Воздушные тепловые насосы Mitsubishi Heavy Industries
HMA100V HMA100VM |
MT500 |
HMS140V |
3 HP
FDCW71VNX |
3.5
HP
FDCW100VNX |
6 HP
FDCW140VNX |
Модельный ряд бытовых тепловых насосов Mitsubishi Heavy Industries
Модельный ряд бытовых воздушных тепловых насосов MHI состоит из трех
инверторных наружных блоков (FDCW71,100,140VNX) номинальной
теплопроизводительностью 8,0; 9,0 и 16,5 кВт соответственно, двух
внутренних блоков (HMA100V, HMS140V) и трех типов баков - аккумуляторов
(НТ30, MT300 и MT500), вместимостью 30, 300 и 500 л соответственно.
Наружные блоки FDCW71 и FDCW100 комбинируется с внутренними HMA100V,
при этом внутренние блоки уже имеют встроенный бак-аккумулятор объемом
270 л. Наружный блок FDCW140 комбинируется с внутренним
HMS140V, который не имеет встроенного бака-аккумулятора и может быть
дополнен одним из трех типов баков в зависимости от потребности в
горячей воде для санитарных нужд. Таким образом, получается, что
модельный ряд бытовых тепловых насосов производства MHI состоит из 5
моделей, при этом систему можно достаточно гибко конфигурировать в
зависимости от потребностей заказчика.
Преимущества воздушных тепловых насосов Mitsubishi Heavy Industries
Низкие эксплуатационные расходы благодаря инверторному
управлению компрессором. Частота вращения компрессора регулируется в
зависимости от потребности в тепле/холоде. При работе на нагрев система
имеет самый большой в отрасли коэффициент СОР - 4,08~4,44*.
- Объединив бак для горячей воды с водяным
теплообменником внутреннего блока, удалось получить компактный размер
блока - основание 600х650 мм. Схемы электропроводки и фреонового
трубопровода упростились с изменением конструкции внутреннего блока.
- Максимальная температура подаваемой воды
65°C при условии использования дополнительного нагревателя
достаточной мощности, чтобы система могла компенсировать нерегулярное и
избыточное потребление горячей воды (при использовании только
компрессора макс. температура воды 58°C).
- Различные установки температуры дезинфекции в
зависимости от требований конкретной страны.
- Достаточное давление воды и ее качество
поддерживаются благодаря прямой подаче воды, а не использованию воды из
бака, это же снижает риск появления бактерий легионеллы.

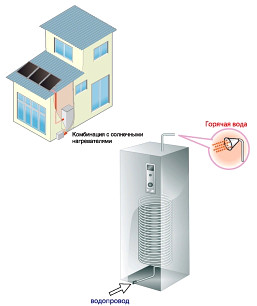

- Возможность подсоединения к внешним источникам
тепла, включая солнечные коллекторы. Более подробная информация
представлена в руководстве по монтажу.
- Возможность подключения внешних источников тепла, включая
солнечные нагреватели.
Аксессуары
DPH
Нагреватель поддона наружного блока.
Используется в наружном
блоке для эксплуатации
агрегата в более холодном климате. Part no.
PCZ006A033 |
MH-RG
10
Выносной ПДУ. Part no. MCD291A001 |
VCC22
Четырехходовой клапан для переключения на
охлаждение или
обогрев. Part no. MCD291A002 |
ESV22
Cмесительный узел для точной регулировки
температуры воды.
Part no. MCD291A003 |
ACK22
Комплект кабелей для подключения
аксессуаров VCC и ESV. Part
no. MCD291A004 |
|
Технические характеристики воздушных тепловых насосов 3 НР, 3.5 НР, 6 НР
| Характеристики |
3 HP |
3.5 HP |
6 HP |
| Внутренний блок
|
|
- |
HMA100M |
HMA100V |
HMA100VM |
HMS140V |
| Наружный блок |
|
FDCW71VNX |
FDCW100VNX |
FDCW140VNX |
|
Источник питания
|
|
- |
3 фазы 260 В, 50 Гц
|
1 фаза, 230 В, 50 Гц
3 фазы 400 В, 50 Гц
|
3 фазы 260 В, 50 Гц
|
1 фаза, 230 В, 50 Гц
3 фазы 400 В, 50 Гц
|
|
Теплопроизводительность
|
условие 1
|
кВт
|
8.0 (3.0-8.0)
|
9.0 (3.5-12.0)
|
16.5 (5.8-16.5)
|
|
условие 2
|
кВт
|
8.3 (2,0-8,3)
|
9.2 (3.5-10.5)
|
16.5 (4.2-17.2)
|
|
СОР
|
условие 1
|
|
3.33
|
3.60
|
3.31
|
|
условие 2
|
|
4.08
|
4.44
|
4.20
|
|
Холодопроизводительность
|
условие 1
|
кВт
|
7.1 (2.0-7.1)
|
8.0 (3.0-9.0)
|
|
|
условие 2
|
кВт
|
10.7 (2.7-10.7)
|
11.0 (3.3-12.0)
|
16.5 (5.2-16.5)
|
|
EER
|
условие 1
|
|
2.68
|
2.81
|
|
|
условие 2
|
|
3.35
|
3.62
|
3.59
|
|
Обсуживаемая емкость бака
|
12 л/мин
|
л
|
270
|
270
|
|
|
16 л/мин
|
л
|
200
|
200
|
|
|
Диапазон температур (наружный воздух)
|
холод
|
-20-43*
|
|
тепло
|
15-43
|
|
Диапазон температур (вода)
|
холод
|
25-58 (65 со спиралью нагрева воды)
|
|
тепло
|
7-25
|
|
Максимальная длинна трасс
|
м
|
30
|
12
|
30
|
|
Максимальный перепад высот
|
м
|
7
|
|
Внутренний блок
|
Высота
|
мм
|
1760 (+20-50мм)
|
1004
|
|
Ширина
|
мм
|
600
|
513
|
|
Глубина
|
мм
|
650
|
360
|
|
Вес (без воды)
|
кг
|
140
|
60
|
|
Электронагреватели
|
|
9 кВт, 4 шага
|
|
|
Общий объем
|
л
|
270±5%
|
|
|
Объем змеевика гор. воды
|
л
|
14
|
|
|
Расширительный бак
|
л
|
|
18
|
|
Трубопровод хол. воды
|
мм
|
22
|
28
|
|
Трубопровод гор. воды
|
мм
|
22
|
|
|
Подсоединения труб
|
|
фланцевое + фитинги
|
|
Наружный блок
|
Высота
|
мм
|
595
|
845
|
1300
|
|
Ширина
|
мм
|
780 (+67 с клапаном)
|
970
|
970
|
|
Глубина
|
мм
|
340
|
370
|
370
|
|
Вес
|
кг
|
60
|
74
|
105
|
|
Уровень шума
|
дБ(А)
|
64
|
64.5
|
71
|
|
Уровень звукового давления
|
дБ(А)
|
48
|
50
|
54
|
|
Расход воздуха
|
м³/мин
|
50
|
73
|
100
|
|
Тип компрессора
|
|
роторный
|
|
Управление хладогентом
|
|
EEV
|
|
Объем хладогента
|
кг(м)
|
2.55(15)
|
2.9 (12)
|
4.0 (15)
|
|
Трубы хладогента
|
(мм/дюйм)
|
Газ: 15.88 (5/8"). Вода: 9.52 (3/8")
|
|
Подсоединение труб
|
|
вальцовка
|
Бак-аккумулятор (только для HMS 140V)
| Характеристики |
HT30 |
MT300 |
MT500 |
|
Источник питания
|
|
1 фаза, 230 В / 3 фазы, 400 В, 50 Гц
|
|
Объем
|
л
|
30
|
300
|
500
|
|
Объем змеевика гор. воды
|
л
|
|
14
|
21
|
|
Обслуживаемый объем гор. воды
|
12 л/мин
|
л
|
|
320
|
|
|
16 л/мин
|
л
|
|
230
|
|
|
Электронагреватель
|
кВт
|
|
9 кВт, 4 шага
|
|
Высота
|
мм
|
358
|
1880
|
1695
|
|
Ширина
|
мм
|
593
|
597
|
759
|
|
Глубина
|
мм
|
360
|
598
|
879
|
|
Вес
|
кг
|
23
|
110
|
131
|
|
Труба хол. воды
|
мм (дюйм)
|
25.4 (1'')
|
28
|
|
Труба гор. воды
|
|
|
25.4 (1")
|
Условия испытаний
| |
Температура воды |
Температура наружного воздуха |
|
Обогрев
|
условие 1
|
45°С наружн./40°С внутр.
|
7°С DB / 6°С WB
|
|
условие 2
|
35°С наружн./30°С внутр.
|
|
Охлаждение
|
условие 1
|
7°С наружн./12 °С внутр
|
35°С DB
|
|
условие 2
|
18°С наружн./23°С внутр.
|
|
ГВС
|
40°С выход/5°С вход
|
7°С DB / 6°С WB
|
