Mitsubishi Q-TON - тепловой насос "воздух-вода" на R744 (CO2 - углекислый газ)

ESA30E-25

Представляем новейший воздушный тепловой насос "Q-ton" функционирующий на уникальном хладагенте R744 (CO2 - углекислый газ). Тепловой насос разработан инженерами Mitsubishi Heavy Industries, Ltd. с учетом последних научных разработок и технологий, а также опыта практического использования подобных агрегатов на территории Японии, где в 2010 - 2011 годах ежегодно продавалось не менее 5 млн. единиц подобного оборудования для бытовых и коммерческих нужд.

За счет уникальных свойств углекислого газа (CO2) используемого в парокомпрессионном цикле теплового насоса, Q-ton способен подготовить горячую воду с температурой от 60°C до 90°C. Кроме того, оборудование приспособлено для широкого диапазона температур воды на входе в тепловой насос, сетевой воды (от 5°C до 63°C).

Забота об экологии

Углекислый газ, применяемый в качестве хладагента в тепловом насосе Q-ton, фактически безопасен для окружающей среды. Он имеет низкую токсичность, минимальный потенциал глобального потепления, а также не обладает разрушительным действием на озоновый слой земли. Таким образом, производитель реализовывает одну из важнейших задач современной промышленности и подтверждает главные принципы собственной корпоративной философии - минимизация экологической угрозы, снижение влияния промышленных технологий на окружающую среду, экономия и сбережение биоресурсов планеты.

Новые технологии

В новой серии тепловых насосов Q-ton применен уникальный спирально-роторный компрессор двойного сжатия "SCROTARY", который является сердцем нового агрегата и представляет собой синтез технологий спирального и ротационного компрессоров. Благодаря этим усовершенствованиям новые воздушные тепловые насосы MHI могут эффективно работать при температурах наружного воздуха до -25°C, что значительно расширяет географию использования данного оборудования. Сезонный коэффициент COP (весна-осень) для теплового насоса Q-ton поднимается до уровня 4,3, что является наивысшим показателем в отрасли. Первый в мире 2-ступенчатый компрессор "SCROTARY" позволяет сохранить высокую эффективность и стабильные показатели вне зависимости от внешних климатических условий (значений высокого или низкого рабочего давления хладагента).

Сфера использования

Это современная и энергоэффективная система подготовки горячей воды для бытовых и коммерческих нужд. Используя дополнительное оборудование Q-ton можно использовать в качестве эффективной и надежной системы отопления, подходящей для большинства регионов Украины с умеренным климатом. Воздушный тепловой насос идеально подходит для обслуживания коммерческих объектов средней и большой площади (гостиниц, отелей), а также объектов социального назначения (детские сады, школы, госпитали, санатории), но может быть использован и в индивидуальном жилищном строительстве. Компрессорный блок ESA30 имеет номинальную производительность - 30 кВт и допускает подключение в единую водопроводную сеть до 16-ти типовых модулей, т.е. организацию единой системы ГВС (отопления) с производительностью до 480 кВт.

Управление осуществляется при помощи специального контроллера с touch-screen панелью.

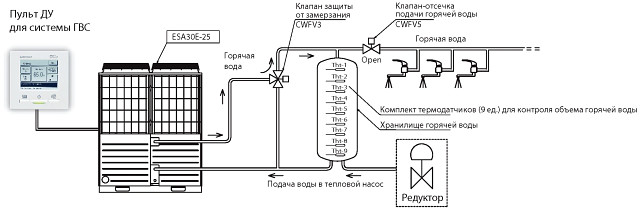

Схема горячего водоснабжения с накопительным баком

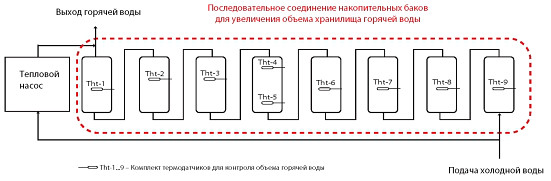

Для хранилища горячей воды на 4000 л (8 х 500 л)
