Mitsubishi SCM-ZJ-S - инверторные мульти-сплит системы
Mitsubishi SCM-ZJ-S - это инверторная
мульти-сплит-система Mitsubishi Heavy со свободной компоновкой внутренних блоков,
работающие на озонобезопасном хладагенте R410A. Внутренние блоки имеют
все достоинства одиночных сплит-систем серии ZJ-S. Система в целом
обеспечивает гибкость и удобство установки, особенно в тех случаях,
когда требуется кондиционировать несколько помещений, а место для
монтажа наружных блоков ограничено. Дополнительно к настенным внутренним
блокам предлагаются блоки кассетного (евроразмер 600х600) и канального
типов, а также блоки напольного типа. Наружные блоки позволяют
подключать от 2 до 6 внутренних, при этом суммарная длинна магистрали
хладагента может составлять до 90 м, что расширяет возможности
применения таких систем.

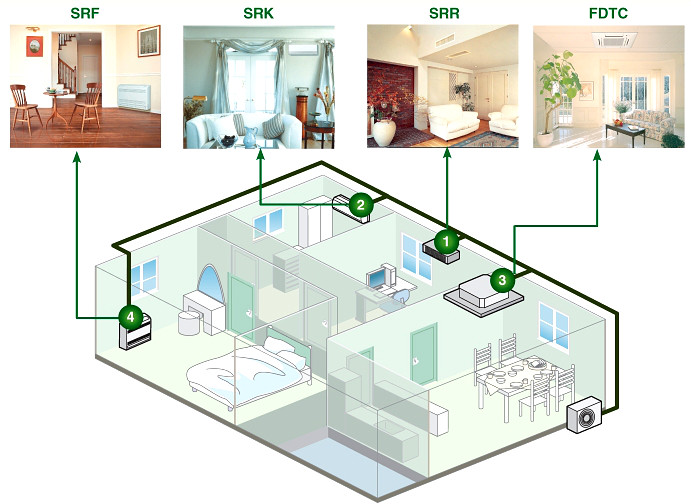

Внутренние блоки
Канальный кондиционер SRR
Настенный кондиционер SRK
Потолочный кассетный кондиционер с потоком воздуха в 4-х направлениях FDTC
Напольный кондиционер SRF

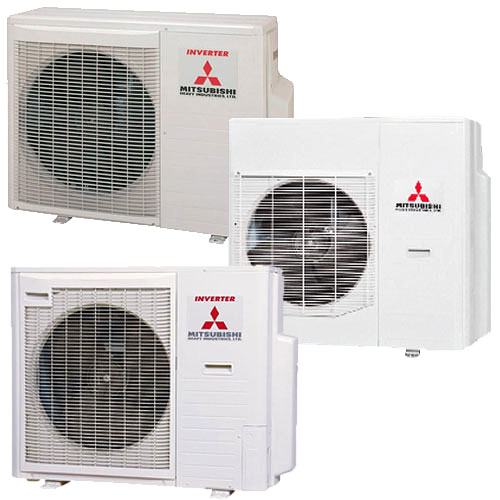

Наружные блоки
SCM40ZJ-S, SCM45ZJ-S, SCM50ZJ-S1, SCM60ZJ-S1
SCM71ZJ-S1, SCM80ZJ-S1
SCM100ZJ-S1, SCM125ZJ-S1
Подсоединение труб
Ограничения: в таблице приведена максимальная допустимая
длина
трубопровода хладагента для наружного блока и максимально допустимое
расстояние (перепад высот) по вертикали для наружных блоков.
| |
SCM40ZJ-S |
SCM45ZJ-S |
SCM50ZJ-S1 |
SCM60ZJ-S1 |
SCM71ZJ-S1 |
SCM80ZJ-S1 |
SCM100ZJ-S1 |
SCM125ZJ-S1 |
|
Длина для одного внутреннего блока
|
до 25 м
|
до 25 м
|
до 25 м
|
до 25 м
|
до 25 м
|
до 25 м
|
до 25 м
|
до 25 м
|
|
Общая длина всех труб
|
до 30 м
|
до 30 м
|
до 40 м
|
до 40 м
|
до 70 м
|
до 70 м
|
до 90 м
|
до 90 м
|
| Расстояние
по вертикали |
Внутренний блок расположен ниже (А)
|
до 15 м
|
до 15 м
|
до 15 м
|
до 15 м
|
до 20 м
|
до 20 м
|
до 20 м
|
до 20 м
|
|
Внутренний блок расположен выше (В)
|
до 15 м
|
до 15 м
|
до 15 м
|
до 15 м
|
до 20 м
|
до 20 м
|
до 20 м
|
до 20 м
|
|
Макс. расстояние по верт. между внутр. блоками (С)
|
до 25 м
|
до 25 м
|
до 25 м
|
до 25 м
|
до 25 м
|
до 25 м
|
до 25 м
|
до 25 м
|
|
Длина трубопровода не требующая дозаправки (заводская
заправка компрессора)
|
30 м
|
30 м
|
40 м
|
40 м
|
40 м
|
40 м
|
50 м
|
50 м
|
| Характеристики |
|
Кол-во комнат
Модель
|
2 комнаты SCM40ZJ-S1
|
2 комнаты SCM45ZJ-S1
|
до 3 комнат SCM50ZJ-S1
|
до 3 комнат SCM60ZJS1
|
до 4 комнат SCM71ZJ-S1
|
до 4 комнат SCM80ZJ-S1
|
до 5 комнат SCM100ZJ-S1
|
до 6 комнат SCM125ZJ-S1
|
|
Электропитание
|
1 фазный, 220/230/240В 50гц
|
|
Производительность охлаждения
|
ISO-T1(JIS)
|
кВт
|
4,0 (1,8-5,9)
|
4,5 (1,8~6,4)
|
5,0 (1,8~7,1)
|
6,0 (1,8~7,5)
|
7,1 (1,8~8,8)
|
8,0 (1,9~9,2)
|
10,1 (1,8~12)
|
12,5 (1,8~14)
|
|
Производительность нагрева
|
ISO-T1(JIS)
|
кВт
|
4,5 (1,4-6,9)
|
5,6 (1,4~7,4)
|
6,0 (1,4~7,5)
|
6,8 (1,5~7,8)
|
8,6 (1,5~9,4)
|
9,3 (1,5~9,8)
|
12 (1,5~13,5)
|
13,5 (1,5~14)
|
|
Коэффициент энергоэффективности EER (охлаждение)
|
4,76
|
4,33
|
4,63
|
4,2
|
4,08
|
3,70
|
3,5
|
3,21
|
|
Коэффициент энергоэффективности СОР (обогрев)
|
5,00
|
4,67
|
4,58
|
4,5
|
4,3
|
4,12
|
4,1
|
4,15
|
|
Уровень шума внутреннего блока
|
охлаждение
|
дБ (А)
|
47
|
49
|
50
|
52
|
54
|
56
|
57
|
|
обогрев
|
48
|
49
|
52
|
52
|
54
|
54
|
59
|
60
|
|
Уровень звукового давления
|
охлаждение
|
дБ (А)
|
60
|
62
|
63
|
65
|
66
|
68
|
69
|
|
обогрев
|
62
|
65
|
65
|
66
|
66
|
71
|
72
|
|
Внешние габариты
|
внутренний / внешний
|
мм
|
640*850*290
|
750*880*340
|
945*970*370
|
|
Масса блоков
|
кг
|
47
|
47
|
48
|
49
|
62
|
62
|
92
|
92
|
|
Хладагент
|
R 410 A
|
|
Тип компрессора
|
Двухроторный
|
|
Подходящие внутренние блоки
|
20,25,35
|
20,25,35
|
20,25,35,50
|
20,25,35,50,60
|
20,25,35,50,60,71
|
|
Суммарная производительность внутренних блоков (max)
|
6,0
|
7,0
|
8,5
|
11,0
|
12,5
|
13,5
|
16
|
19,5
|
|
Рабочий диапазон наружных температур при охлаждении
|
-15...+46 °С
|
|
Рабочий диапазон наружных температур при обогреве
|
-15...+21 °С
|
|
