Мультизональные VRF-системы Mitsubishi KX6

VRF-система Mitsubishi KX6 представляет собой новое, уже четвертое поколение мультизональных систем, производимых компанией Mitsubishi Heavy Industries. В модельный ряд входят как системы небольшой мощности (так называемые mini-VRF), предназначенные для кондиционирования жилых помещений и небольших офисов, так и "полноразмерные" VRF-системы, предназначенные для кондиционирования зданий большой площади.

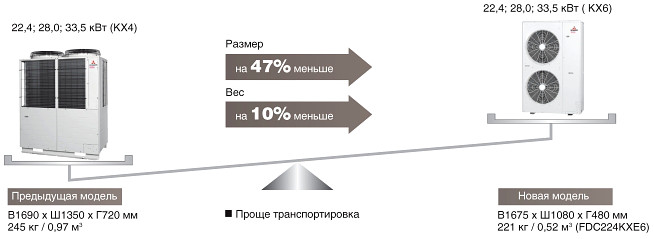

Модельный ряд наружных блоков включает в себя модели холодопроизводительностью от 11,2 до 136 кВт, причем наружные блоки мощностью 22,4, 28 и 33,5 кВт имеют сверхкомпактный размер (самый компактный в отрасли), что позволяет монтировать их на стенах.

Модельный ряд внутренних блоков включает в себя 76 моделей тринадцати различных типов.

ВЫСОКАЯ ЭНЕРГОЭФФЕКТИВНОСТЬ

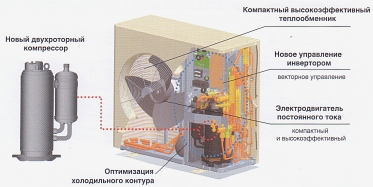

ВЫСОКАЯ ЭФФЕКТИВНОСТЬ И КОМПАКТНОСТЬ ДОСТИГНУТЫ БЛАГОДАРЯ СЛЕДУЮЩИМ ТЕХНОЛОГИЯМ:

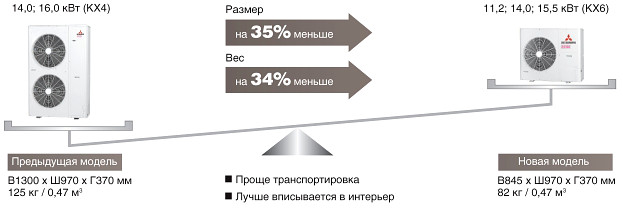

11,2 кВт - 15,5 кВт

Компактный высокоэффективный теплообменник оптимизированная форма ребер теплообменника, оптимальная скорость движения воздуха улучшена система распределения хладагента

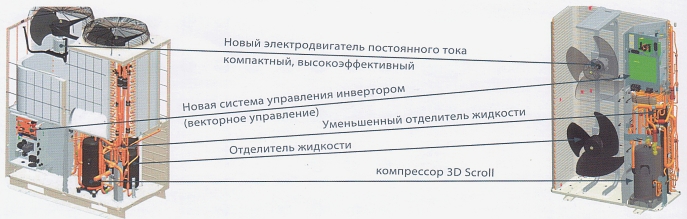

КОМПРЕССОР 3D SCROLL Время запуска кондиционера в режиме тепла существенно сокращено. Возможна работа при более низких температурах наружного воздуха (до -15°С). В компрессоре 3D Scroll применяются спирали с разной высотой по внешней и по внутренней сторонам. Таким образом, достигается более высокая степень сжатия за счет сжатия хладагента не только в радиальном, но и в осевом направлении. Даже при высокой степени сжатия не происходит снижения энергоэффективности. Прочность спиралей существенно повышена за счет уменьшения высоты внутреннего витка спирали, который при работе подвергается высокой нагрузке.	ОПТИМИЗАЦИЯ ХОЛОДИЛЬНОГО КОНТУРА Холодильный контур оптимизирован с учетом огромного опыта компании в разработке подобных систем и имеет следующие примущества. Оптимальное распределение хладагента по теплообменнику. Усовершенствованная система защиты от попадания жидкого хладагента в компрессор. Высокоскоростное управление с помощью новой версии системы SUPERLINK.
	ЭЛЕКТРОДВИГАТЕЛЬ ПОСТОЯННОГО ТОКА Применение электродвигателя постоянного тока позволило увеличить эффективность на 60% по сравнению со старыми моделями.
НОВАЯ СИСТЕМА УПРАВЛЕНИЯ ИНВЕРТОРОМ (ВЕКТОРНОЕ УПРАВЛЕНИЕ) Новая технология позволяет достичь высокой эффективности. Плавный переход от низкой скорости к высокой Синусоидальное изменение напряжения. Существенное повышение коэффициента энергетической эффективности в области низких скоростей вращения.	ВЕНТИЛЯТОР С ШИРОКИМИ ЛОПАТКАМИ И ЗАЗУБРЕННЫМИ КРАЯМИ Конструкция вентилятора создана с помощью аэрокосмического подразделения MHI - зазубренные лопатки позволяют давать больший расход воздуха при меньших затратах электроэнергии.

ГИБКОЕ ПРОЕКТИРОВАНИЕ

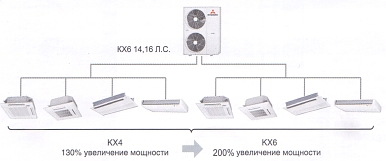

УВЕЛИЧЕНА МОЩНОСТЬ СУММАРНОЙ НАГРУЗКИ ПО ИНДЕКСАМ ВНУТРЕННИХ БЛОКОВ КОНДИЦИОНЕРА НА НАРУЖНЫЙ БЛОК

К наружным блокам мультизональных систем Mitsubishi KX6 может быть подключено от 150% до 200% мощности по индексам внутренних блоков (в предыдущей серии KX4 - 130%). Важно: При подключении совокупной мощности внутренних блоков превышающей суммарную холодопроизводительность наружного блока, в определенных условиях максимальной загрузки, мощность каждого внутреннего блока может незначительно снизиться.

СЕРВИС И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

УДОБСТВО ОБСЛУЖИВАНИЯ Легкий доступ к различным узлам блока за счет разделения на отсеки.	РЕЖИМ ПРОВЕРКИ (ДЛЯ БЛОКОВ 8-48 Л.С.) При работе на охлаждение могут проверяться автоматически следующие параметры: открыт или закрыт сервисный кран, не перепутаны ли подключения трубопроводов, корректность работы расширительных клапанов. Режим проверки может быть запущен при температурах наружного воздуха в пределах 0..43°С и внутреннего в диапазоне 10..32°С при помощи DIP-переключателя на плате наружного блока. Режим проверки доступен только для одного холодильного контура. Проверка занимает 15-30 мин и позволяет избежать наиболее частых ошибок при монтаже.
ФУНКЦИЯ МОНИТОРИНГА Мультизональная система Mitsubishi KX6 обладает новыми средствами поиска и устранения неисправностей. При помощи цифрового индикатора на плате наружного блока можно отслеживать различные параметры. При помощи семисегментного индикатора можно отслеживать возникающие неисправности и историю их возникновения. Наружные блоки оборудованы портами RS-232 для подключения к ПК напрямую и осуществления мониторинга системы при помощи программы MENTE PC	МОДУЛЬНАЯ КОНСТРУКЦИЯ (14-48 Л.С.) Благодаря усовершенствованию конструкции электронного бокса и уменьшению количества слоев плат с 4 до 3, а также применению крепления плат на шарнирах, существенно упростилась процедура диагностики и обслуживания элементов инвертора.
	РЕЖИМ РЕЗЕРВИРОВАНИЯ В двухкомпрессорных блоках, в случае выхода из строя одного из компрессоров, система продолжит работу на исправном компрессоре. В случае комбинаторных блоков, если один из составляющих блоков выйдет из строя, система продолжит работу, используя оставшийся.

ФУНКЦИЯ ПРОВЕРКИ КОЛИЧЕСТВА ХЛАДАГЕНТА

Эта функция является вспомогательной. Вес заправляемого хладагента должен контролироваться в любом случае.
Если проверка показала, что количество не соответствует норме, необходимо принять соответствующие меры по корректировке количества.
Даже если проверка прошла, результат может зависеть от внешних условий (температуры наружного воздуха). Таким образом, единовременная проверка не может покрыть всех возможных условий. Из соображений безопасности, рекомендуется проверять количество хладагента постоянно и ежегодно.
Для получения подробной информации обратитесь к технической документации.

УМЕНЬШЕННОЕ КОЛИЧЕСТВО ХЛАДАГЕНТА

ОРЕБРЕНИЕ С ГОЛУБЫМ ПОКРЫТИЕМ

Благодаря применению оребрения конденсатора с голубым покрытием (KS101), увеличена коррозионная стойкость (по сравнению с предыдущими моделями).

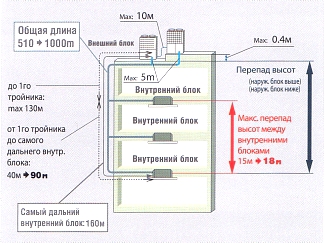

БОЛЬШАЯ ДЛИНА ТРУБОПРОВОДОВ

Допустимый перепад высот между внутренними блоками увеличен с 4 до 18 м, что позволяет расположить внутренние блоки еще на трех этажах.

Применение труб меньшего диаметра и снижение количества хладагента позволило увеличить расстояние до самого дальнего знутреннего блока до 160 м, а общую длину трубопроводов - до 1000 м, что является самыми высокими показателями в отрасли.

8-12 л.с.

14-48 л.с.

(1) Следует разделить систему на несколько холодильных контуров, в случае если расчетное количество дозаправляемого хладагента
превышает 50 кг (для блоков 14-24 л.с.) и 100 кг (для блоков 26-48 л.с.)

(2) В случае, если суммарная производительность внутренних блоков превышает 130% от производительности наружного или общая длина труб превышает 510 м, требуется дозаправка системы не только хладагентом, но и маслом, (см. техническое руководство).

РАБОЧИЙ ДИАПАЗОН

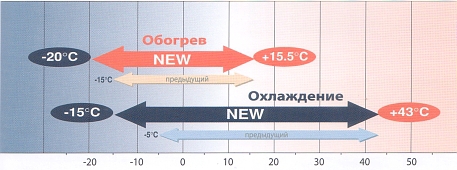

VRF-система KX6 может работать в режиме обогрева при температуре наружного воздуха до -20°С (у KX4 -15°С) и в режиме охлаждения до -15°С (-5°С у KX4 модели).

Информацию о корректировке холодопроизводительности при низких температурах наружного воздуха см. в техническом руководстве.

СИСТЕМЫ УПРАВЛЕНИЯ

Предлагается широкий выбор систем управления

Высокая производительность

Самый высокий СОР в отрасли

*COP = Производительность [кВт] / потребляемая мощность [кВт]
**COP всего модельного ряда KX6 гарантирует снижение эксплуатационных расходов и минимальное воздействие на окружающую среду.

Компактный дизайн
