Mitsubishi FDUF - канальные блоки со 100%-ным притоком свежего воздуха для мультизональных VRF-систем Mitsubishi KX6FDUF500/850/1300/1800KXE6
 | RC-E3
 | RCN-KIT3-E
 | RCH-E3
 |

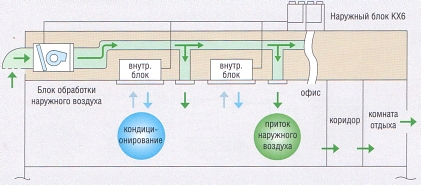

ОСНОВНЫЕ ПРЕИМУЩЕСТВАКондиционирование и обеспечение притока свежего воздуха в рамках одной системы.
Блок обработки наружного воздуха включается в систему KX6 как один из внутренних блоков и позволяет организовать приток свежего воздуха в помещение. | Компактная конструкция
Компактная конструкция толщиной всего 360 мм, высокое статическое давление (200 Па) и самый низкий в отрасли уровень шума расширяют область применения таких блоков. |
СПЕЦИФИКАЦИИ
Характеристики
| Модель
| FDUF500KXE6
| FDUF850KXE6
| FDUF1300KXE6
| FDUF1800KXE6
| Электропитание
| | 1 фазный, 220В, 50гц
| Производительность (охлаждение)
| ISO-T1(JIS)
| кВт
| 9,0
| 14,0
| 22,4
| 28
| Производительность(обогрев)
| ISO-T1(JIS)
| кВт
| 4,2
| 7.0
| 10,9
| 14,8
| Потребляемая мощность (охлаждение
| | кВт
| 0,11
| 0.16
| 0,27
| 0,31
| Потребляемая мощность (обогрев)
| кВт
| 0,11
| 0,16
| 0,27
| 0,31
| Уровень звукового давления
| дБ(А)
| 43
| 46
| 48
| 51
| Расход воздуха
| м³/мин
| 8,5
| 14
| 22
| 30
| м³/час
| 510
| 840
| 1320
| 1800
| Статический напор
| Па
| 200
| Габариты
| в |
мм
| 360
| 360
| 360
| 360
| ш
| мм
| 820
| 1200
| 1570
| 1570
| г
| мм
| 830
| 830
| 830
| 830
| Масса
| кг
| 48
| 62
| 82
| Н4
| Совместимые панель и пульт ДУ
| RC-E3, RCN-KIT-3E
| Диаметр труб хладагента
| жидкость
| мм (дюйм)
| ø9,52(3/8")
| газ
| мм (дюйм)
| ø15,88(5/8")
| ø19,05(3/4")
| ø22,22(7/8")
|
СОВМЕСТИМОСТЬ- Блоки FDU-F совместимы с наружными блоками 8-48 л.с.
- Блоки FDU-F НЕ совместимы с блоками 4-6 л.с
КОМБИНАЦИИ В СОСТАВЕ СИСТЕМ KX6
В случае, если
| Комбинация
| | A | К наружному блоку подключены только блоки FDU-F
| Общая производительность 50-100% от производительности наружного блока и количество блоков не более 2.

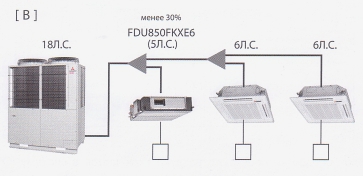

| | B |
К наружному блоку подключены
как обычные блоки, так и блоки FDU-F
| Общая производительность всех внутренних блоков, включая
FDU-F 50-100% от производительности наружного блока, общая
производительность блоков FDU-F не более 30% от производительности наружного блока.
|

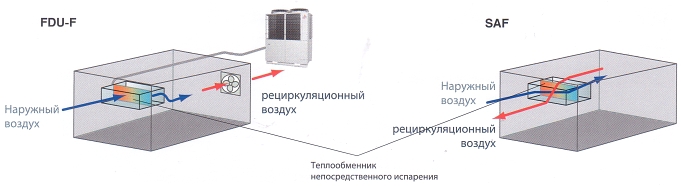

ПРИНЦИП РАБОТЫ (РАЗЛИЧИЯ МЕЖДУ FDU-F И SAF)
SAF - приточная установка с рекуперацией, которая передает тепло рециркуляционного воздуха приточному и не имеет средств регулировки параметров подаваемого в помещение воздуха. Блок FDU-F может поддерживать определенные параметры подаваемого в помещение воздуха за счет холодильного контура KX6.
