Монтаж фреопровода Mitsubishi Heavy Industries

Простота монтажа

Простой монтаж благодаря увеличенной длине фреонопроводов (самая большая в отрасли), предварительной дозаправке хладагентом, уменьшенным диаметрам труб.

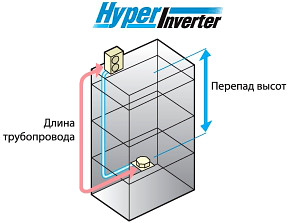

Длина труб - 100 м

Длина труб может составлять до 100 м (для моделей 4-6 л.с., Hyper Inverter). Это дает возможность устанавливать такие системы на больших зданиях, для которых обычно применяются мультизональные системы.

Заправка хладагентом

Блоки поставляются уже дозаправленными на 30 м трассы хладагента (15 м для моделей 1.5-2 л.с.). Это снимает необходимость заправки при монтаже с риском ошибиться при определении количества хладагента и ускоряет монтаж.

ПРЕДОСТЕРЕЖЕНИЯ ОТНОСИТЕЛЬНО ОБОРУДОВАНИЯ, В КОТОРОМ ИСПОЛЬЗУЕТСЯ ХЛАДАГЕНТ R410A

• Используйте только хладагент R410A! В отличие от более ранних хладагентов, работа с R410A осуществляется под более высоким давлением, приблизительно в 1,6 раз.

• Чтобы не допустить заправку другими хладагентами, в агрегатах на R410A диаметр загрузочного отверстия на служебном вентиле наружного блока и диаметр контрольного фитинга изменены. В целях повышения сопротивления давлению размеры развальцовки труб под хладагент и размер накидной гайки тоже изменены. Поэтому во время монтажа и техобслуживания, пожалуйста, пользуйтесь инструментами, перечисленными в приведенной ниже таблице.

• Не используйте заправочный баллон! В случае использования заправочного баллона состав хладагента изменится, что приведен к падению мощности системы.

МОНТАЖ ТРУБОПРОВОДА НА МЕСТЕ

• Блок и холодильная труба должны быть соединены посредством развальцовки. Развальцуйте трубу, надев на нее накидную гайку.

• Размер развальцовки при работе с R410A отличается от размера развальцовки под R407C. Хотя мы рекомендуем использовать вальцовочные инструменты, разработанные специально для R410A, обычные вальцовочные инструменты также годны, если отрегулировать выступ В, пользуясь измерителем выступа.

• Надежно закрепите место соединения гаечным ключом. Соблюдайте крутящий момент для накидной гайки, указанный ниже.

ПРОВЕРКА НА ГЕРМЕТИЧНОСТЬ

• После закручивания всех накидных гаек со стороны внутреннего и внешнего блоков проверьте герметичность загрузочного отверстия служебного вентиля наружного блока. При этом служебные вентили (как со стороны жидкости, так и со стороны газа) должны быть полностью закрыты. Удостоверьтесь, что протечки нет.

• Для проверки герметичности используйте только газ азот (ни в коем случае какой-нибудь другой газ!). Давление при проверке герметичности должно быть 4,15 МПа.

• При проверке труб давлением не подавайте конечное давление сразу, поднимайте его постепенно,

(а) Прекратите повышать давление, когда оно достигнет 0,5 МПа, подождите более 5 минут и убедитесь, что давление не понижается.

(б)Затем повышайте давление до 1,5 МПа, подождите более 5 минут, убедитесь, что давление не понижается.

(в)Затем поднимите давление до 3,8 МПа и отметьте окружающее давление и температуру.

(г)Если после подачи необходимого давления в течение одного дня падения не наблюдается, герме тичность агрегата приемлемая.

Если в период наблюдения окружающая температура меняется на 1°С, это означает изменение давления примерно на 0,01 МПа, поэтому сделайте необходимую корректировку.

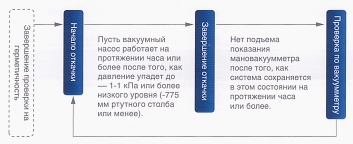

ВАКУУМИРОВАНИЕ

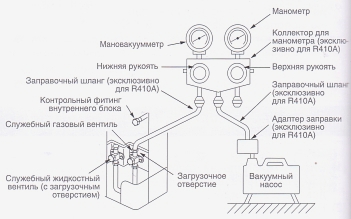

Для откачки воздуха, оставшегося во внутреннем блоке и холодильных трубах, всегда используйте вакуумный насос. Если стрелка вакуумметра медленно ползет вверх, это значит, что либо в системе была оставлена влага, либо естьутечка. В случае утечки после ее устранения снова откачайте воздух из системы.

ЗАПРАВКА ХЛАДАГЕНТОМ

• В заводской поставке хладагента во внутреннем блоке достаточно на 30 м труб. Если в системе используется 30 м труб или менее, дозаправка не требуется.

• Если длина труб в системе превышает 30 м, добавьте хладагент в соответствующем количестве:

• Если система перезаправляется во время технического обслуживания и т.п., руководствуйтесь приведенными ниже правилами, (а) Модели 151, 201 Если длина труб составляет 15 м или менее, заправляйте систему стандартным количеством хладагента в соответствие с приведенной выше таблицей. Если длина труб превышает 15 м, заправляйте систему стандартным количеством хладагента плюс дополнительное количество, соответствующее превышению 15 м пс длине трубы. (ПРИМЕР)
  Перезаправляется хладагентом модель FDCVA151, длина фреонового трубопровода 40 м. Количество добавляемого хладагента 1,75 кг = 1,25 кг + (40 - 15)м х 0,020 кг/м. (б) Модели 251 - 601 Если длина труб составляет 30 м или менее, заправляйте систему стандартным количеством хладагента в соответствии с приведенной выше таблицей. Если длина труб превышает 30 м, заправляйте систему заводским количеством хладагента плюс дополнительное количество, соответствующее превышению 30 м по длине трубы. (ПРИМЕР)
  Перезаправляется хладагентом модель FDCA601, длине фреонопровода 50 м. Количество добавляемого хладагента: 4,7 кг = 3,9 кг + (50 - 30)м х 0,040 кг/м.

(Пример) если устанавливается блок модели FDCA301 и длина фреоновой магистрали составляет 45 м, то количество добавляемого хладагента составляет
