Электрические подключения для мультизональных систем Mitsubishi KX6

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

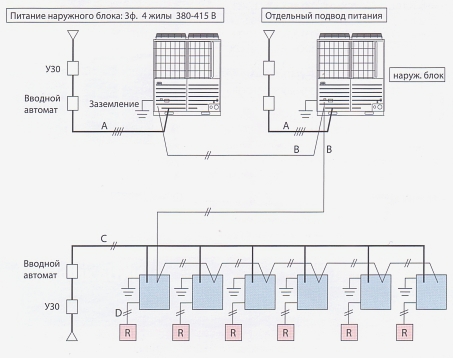

Кабели питания могут подводиться к наружному блоку спереди, слева, справа или сзади. Питание к наружным блокам (3 фазы) и к внутренним блокам (1 фаза) должно подводиться раздельно. Наружные блоки соединяются с внутренними только сигнальным кабелем.

СИГНАЛЬНЫЕ ЛИНИИ

• Сигнальная линия KX6 - неполярная, двухжильная, с напряжением 5 В постоянного тока, соответствующие клеммы на блоках помечены А1 и В1. Эта линия соединяет наружные блоки с внутренними и внутренние между собой.

• Необходимо использовать двухжильный экранированный кабель сечением 0,75 мм² или 1,25 мм²

  	0.75 мм²	1,25 мм²
  1000 м	ДА	ДА
  1000-1500 м	ДА	НЕТ

• Рекомендуется заземлять только один конец экрана кабеля на стороне наружных блоков. На клеммах всех блоков, принадлежащей к одной сети, рекомендуется соединить экраны между собой и заизолировать. Это поможет избежать случайного заземления в двух точках и устранит электрические наводки.

• Если используется несколько наружных блоков:

• Межблочный кабель между внутренними и наружными блоками, а также между наружными блоками, принадлежащими к одному холодильному контуру, подключайте к клеммам А1 и В1.

• Межблочный кабель между наружными блоками, принадлежащими к разным холодильным контурам, подключайте к клеммам А2 и В2.

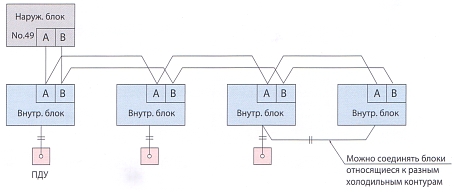

• Сигнальные линии также могут подключаться так, как показано на рисунке ниже.

В случае использования одного наружного блока:	Сигнальную линию можно прокладывать и так:
В случае использования нескольких наружных блоков	ВАЖНО!Закольцовывать линию запрещено!

ХАРАКТЕРИСТИКИ КАБЕЛЯ ДЛЯ ПОДКЛЮЧЕНИЯ ПУЛЬТА ДУ

• Для подключения пультов ДУ к внутренним блокам (линия ХУ) используйте двухжильный экранированный кабель сечением 0,3 мм². Максимальная длина кабеля - 600 м. Если длина кабеля превышает 100 м, для выбора сечения кабеля см. таблицу.

• Заземляйте только один конец экрана кабеля. Если к одному пульту ДУ подключается несколько блоков, подключите экран к заземлению только одного блока. На следующих блоках соединяйте экраны вместе и изолируйте. Это поможет избежать случайного заземления в двух точках и электрического шума.
